CT生物の作り方

STEP1　X線による撮影

センサは、被写体をX線が通過した際に、どの程度吸収されたかを検知し、二次元のX線透過像として記録します。 これを被写体を回転させながら360°方向から行うことで、大量のX線透過像を記録します。

STEP2　再 構 成

CT

3D

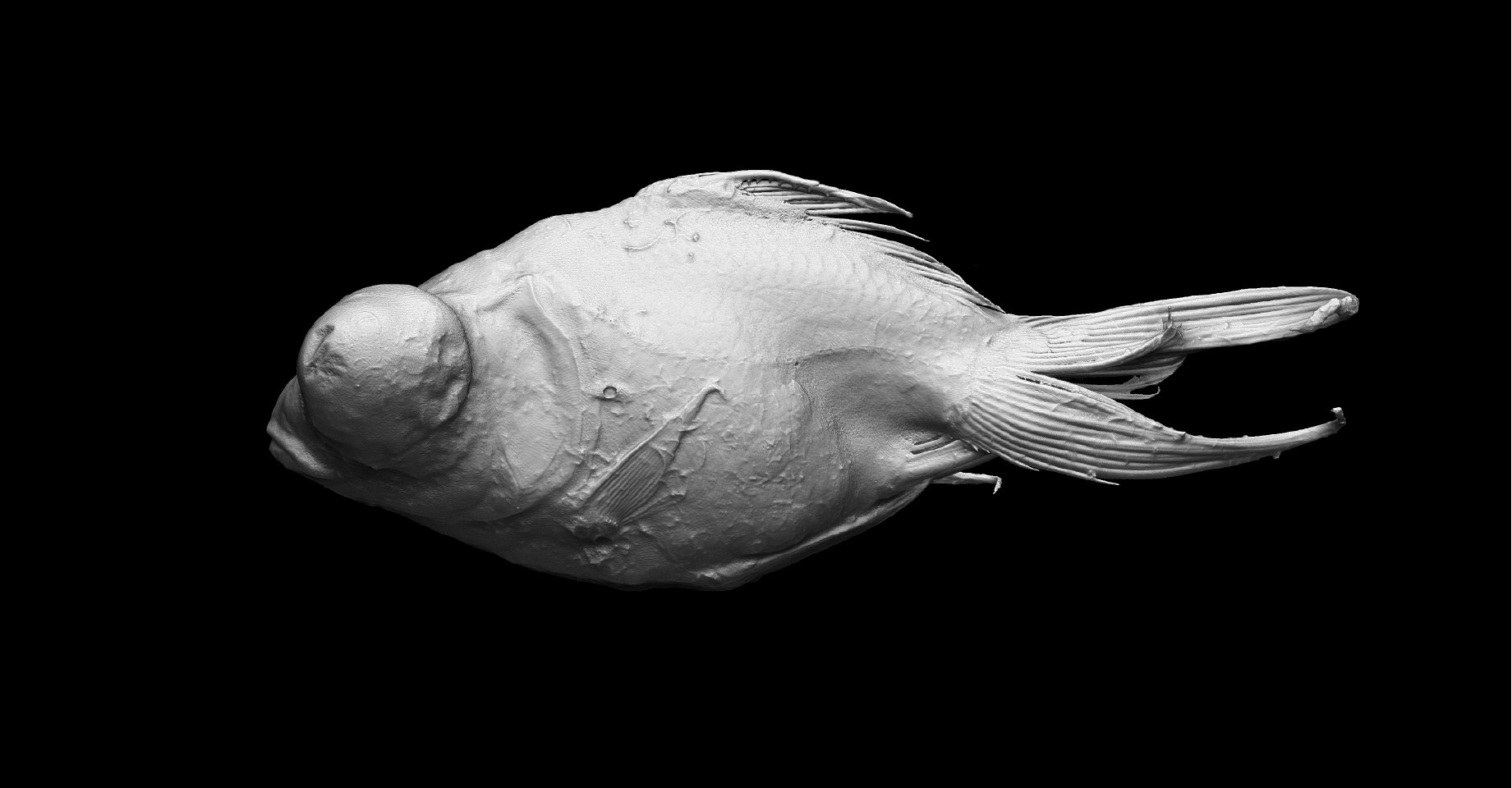

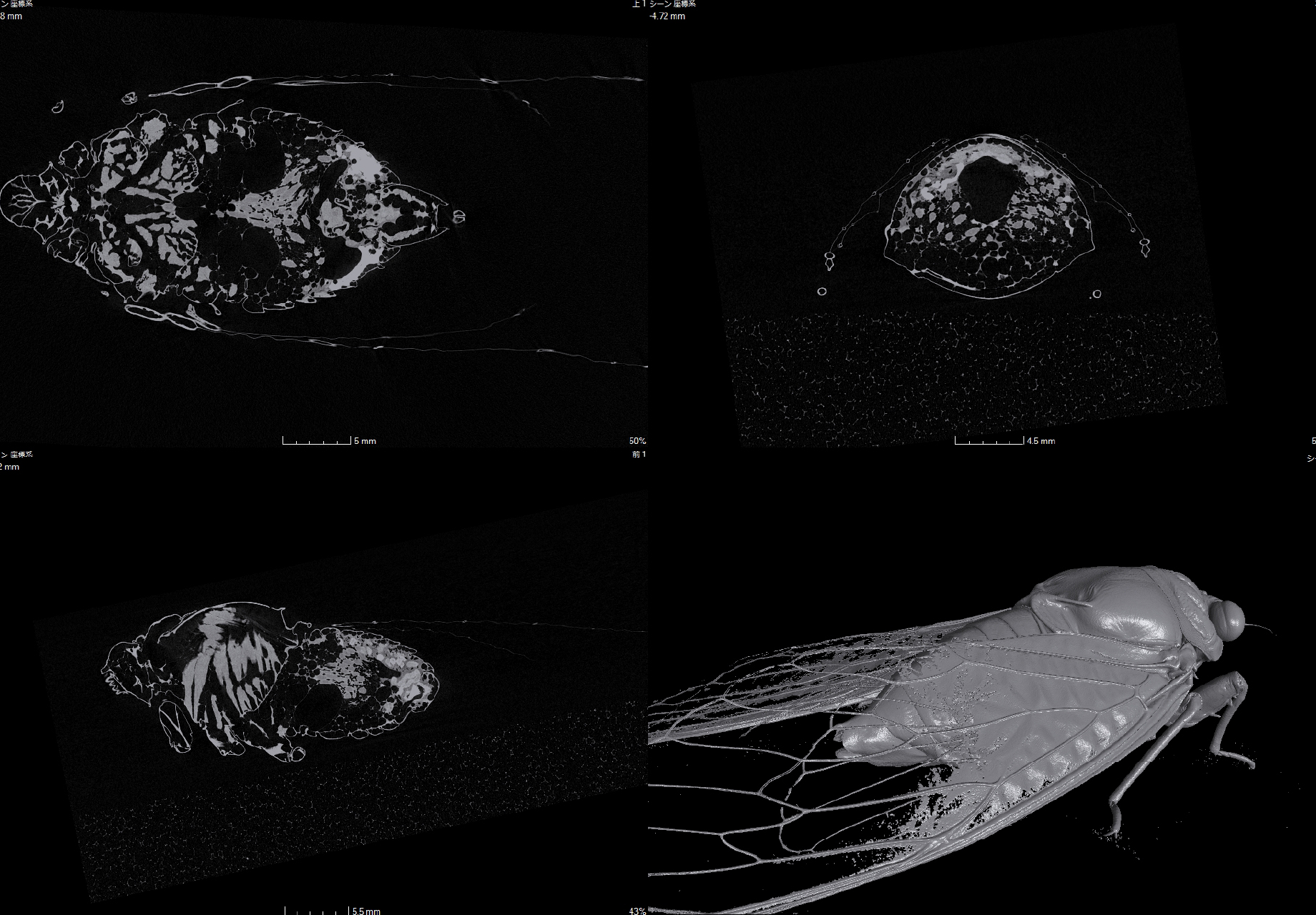

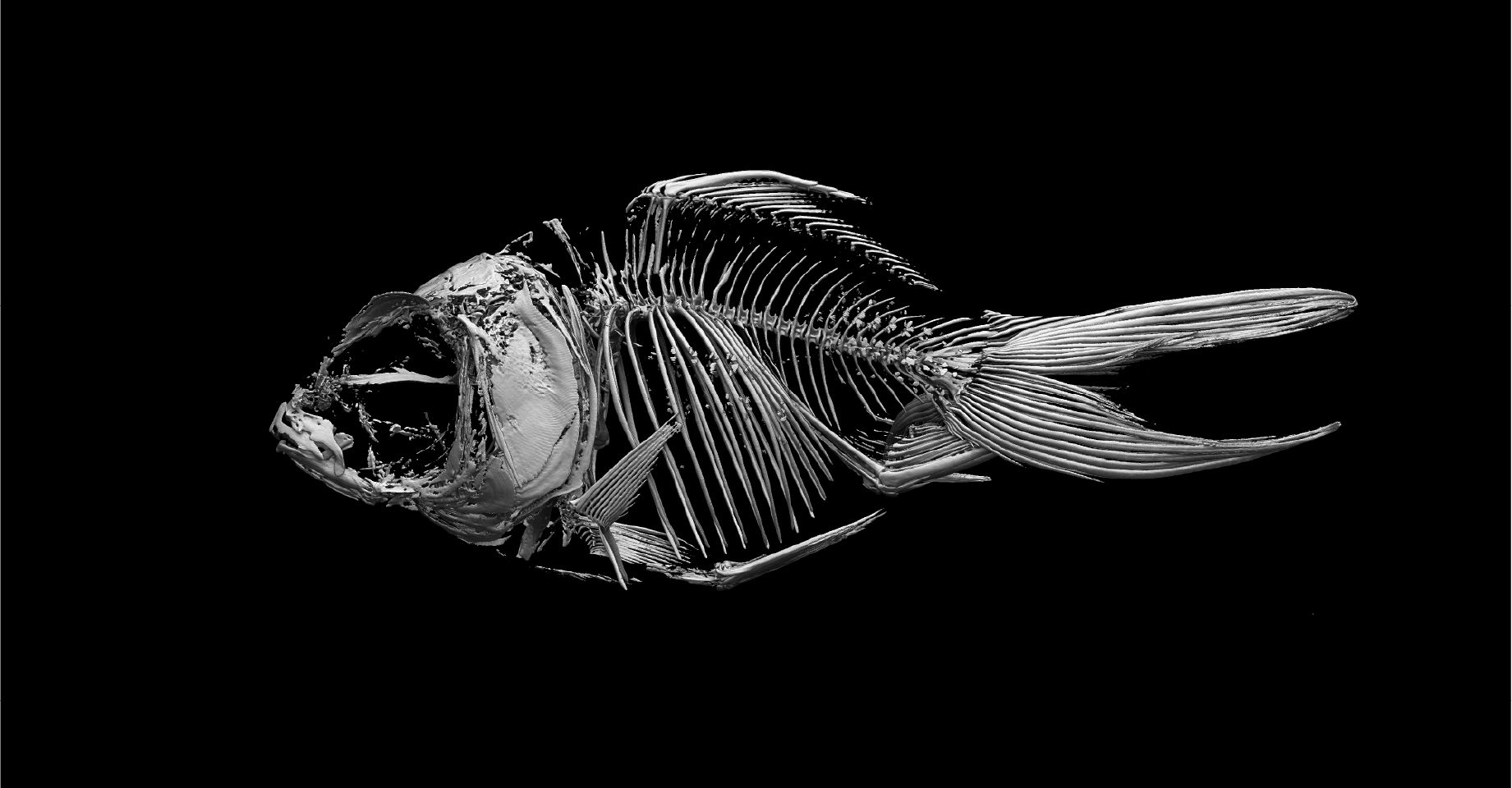

X線透過像は二次元の画像情報ですが、収集された大量の画像をコンピュータで再構成することによって、三次元のデータに変換することができます。一般的に行われる光学的な3Dスキャンは、光の届く範囲のみスキャンすることができますが、CTスキャンはX線を透過させて計測を行うため、被写体の内部構造まで捉えることが可能です。

STEP3　データ修正

二次元から三次元に再構成されたデータは、生物を保持するために使用していた治具の影や、画像のノイズなどによって発生した不要な形状が含まれます。これらを専用のソフトウェアで除去することにより、美しい3Dデータを作成することができます。

こうして3つのステップを経て完成した3Dデータが、このサイトに掲載されているCT生物図鑑の一点一点です。X線の照射から始まり、コンピュータによる再構成、そして丁寧なデータ修正を経てはじめて、生物の内側までくっきりと映し出された美しい立体像が生まれます。解剖することなく骨格や内臓の形をそのまま記録できるCTスキャンだからこそ、生物の普段とは違った姿を伝えることができます。
